انواع سازه کششی و ویژگی های آنبهمن ۱۸, ۱۳۹۹

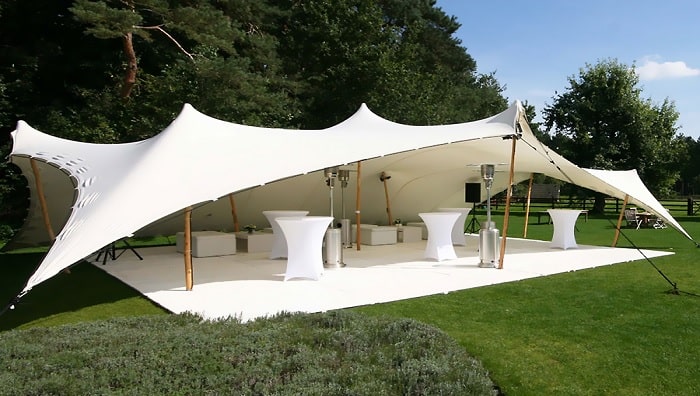

شاید در بعضی از اماکن دیده باشید که برای ایجاد سایه و جلوگیری از نفوذ باران، چادرهایی بر روی ستون ها نصب شده است. به این کار سازه کششی می گویند. در ادامه قصد داریم تا این نوع سازه را به شما معرفی کنیم؛ با ما همراه باشید.

سازه کشی که به آن Tensile structure گفته می شود، از پارچه های نازک که در برابر کشش مقاوم هستند و ستون های نگهدارنده تشکیل شده است.

انواع فرم های سازه کششی

زین اسبی: ساختار سازه های زین اسبی به گونه ای است که دو گوشه آن به سمت پایین و دو گوشه آن به سمت بالا و بار وارده بر چادر از طریق گوشه های چادر به زمین انتقال پیدا می کند.

خیمه: ساختار سازه های خیمه ای به شکلی است که در سطح پارچه یک انحنا ایجاد می کنند و نیرو به دو سمت سازه انتقال پیدا می کند.

آرک: سازه های آرک سازه هایی هستند که با سازه های زین اسبی شباهت زیادی هستند و از این نوع سازه در سقف های سنتی طاق ضربی استفاده می شود.

کاربرد ها

• قابل استفاده در آمفی تئاترها
• اجرای سازه های موقت
• آلاچیق ها
• مناسب برای استفاده در شهر های گرمسیر

انواع گوناگون این سازه

سازه های کششی انواع مختلفی دارند که به چند دسته کلی فشردگی بافت، شکل و تناسب تقسیم می شوند، در ادامه به جزئیات این نوع دسته ها بیشتر می پردازیم.

از نظر فشردگی بافت

در ساخت سازه های کششی می توان هم از چادر های مخصوص و انعطاف پذیر استفاده کرد و هم می توان از کابل های شبکه ای استفاده کرد، تفاوت این دو در این است که در ساخت این نوع سازه با چادر بار وارده بر سازه را می تواند تحمل کند و دهانه های محدود با طول حداکثر ۴۵ متری می تواند پوشش دهد. در ساخت سازه های کششی با کابل فقط می توان برای پوشش دادن دهانه های بزرگ که طول آن ها بیش از ۱۰۰ متر است پوشش دهد.

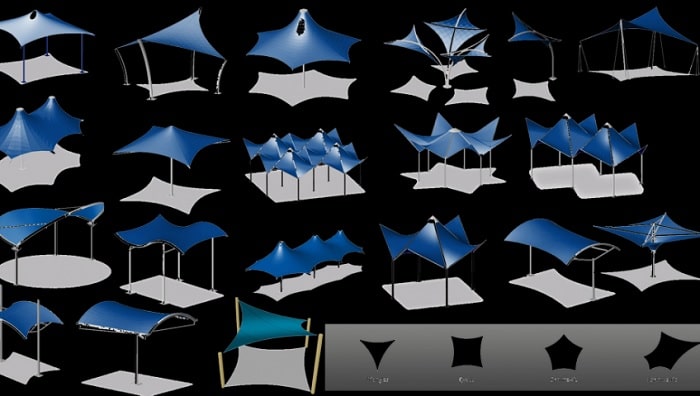

از نظر شکل

سازه های کششی از نظر شکل به ۴ نوع تقسیم می شوند:

زین اسبی یا آنتی کلاسیک                       اشکال موج دار

اشکال قوص دار                                         کوژ

از نظر تناسب

به طور کلی سازه کششی از نظر تناسب ابعاد به ۳ دسته کلی تقسیم می شوند، سیستم های خطی، شبکه ها یا غشاهای مسطح و پوسته های فشار، برش و سازه های چادری.

ویژگی های سازه کششی

این نوع سازه به دلیل اینکه در فضای باز اجرا و استفاده می شود باید در ویژگی های خاصی داشته باشد، یکی از مهم ترین ویژگی در این نوع سازه ضد حریق بودن است علاوه بر آن چون که سازه های آن از تارپولین ساخته می شوند بنابراین وزن آن کم است، سازه ای که برای ساخت سازه کششی باید از رویدن کپک و قارچ جلوگیری کند و در مقابل اشعه های مضر خورشید مقاوم باشد.

مصالح به کار رفته در این سازه

مصالح به کار رفته در سازه های کششی کلا به ۳ دسته اصلی تقسیم  می شوند، ستون ها، سیم ها یا کابل و سقف یا گنبد، اندازه تیر ها بستگی به اندازه و نوع چادر دارد، جنس تیر ها معمولا از فولاد، چوب و آلومینیوم ساخته می شود؛ سیم یا کابل ها عمدتا از جنش فولاد، مس و نخ هستند که بستگی به اندازه و کاربری چادر و ستون ها دارد؛ گنبد یا چادر معمولا از جنس پارچه های نخی و یا پی وی سی استفاده می کنند.

مزایای بی نظیر سازه

• هزینه ی کم تر نسبت به اجرای سازه های دیگر
• تنظیم شرایط محیطی داخلی سازه در فصل های زمستان و تابستان
• وزن کم
• زیبایی در طرح های منحنی شکل
• قابلیت نوردهی در فضای داخلی سازه
• انعطاف پذیری بالا
• مقاوم در برابر آتش
• تنوع در انتخاب پارچه
• قابلیت پوشش در فواصل طولانی

معایب

• مقاومت پایین برخی از نوع های مختلف سازه کششی در برابر حرارت بالا

• طول عمر نسبتا کم در مقایسه با سازه های دیگر

• مقاومت پایین در برابر نیرو های فشاری و خمشی
